一、概述
伴隨國內經濟快速發展，尤其是電子產業高速擴張，高純氣體的市場需求持續增長，也給氣體分析儀器帶來全新挑戰。當下行業對供氣純度、雜質組分、雜質含量的管控標準持續收緊，對分析儀器的檢測靈敏度、檢出下限提出更高要求。
傳統 TCD、FID 等檢測器，檢測能力難以覆蓋 10??~10??級微量雜質檢測需求。而氦離子化檢測器屬于濃度型檢測器，可精準檢測，適配無機、有機、高分子化合物等復雜樣品分析?？筛鶕?jù)檢測需求定制專屬氣路與檢測器組合的氣相色譜儀，憑借超高靈敏度、寬線性范圍、通用性強、應用場景廣泛等優勢，現已越來越多的氣體領域、生產企業開始使用這種儀器，讓企業生產類別變得豐富，產品也變得多樣起來，也大大提高了產品的檢測能力與水平。

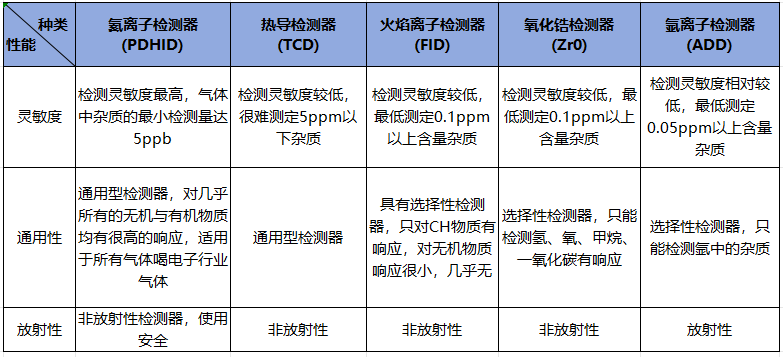

二、氣體分析常用檢測器性能比較
三、氦離子化檢測器對部分雜質的檢測限
此表只是給出了一些氣體（PDHID）儀器最低檢測限值（LDL）：

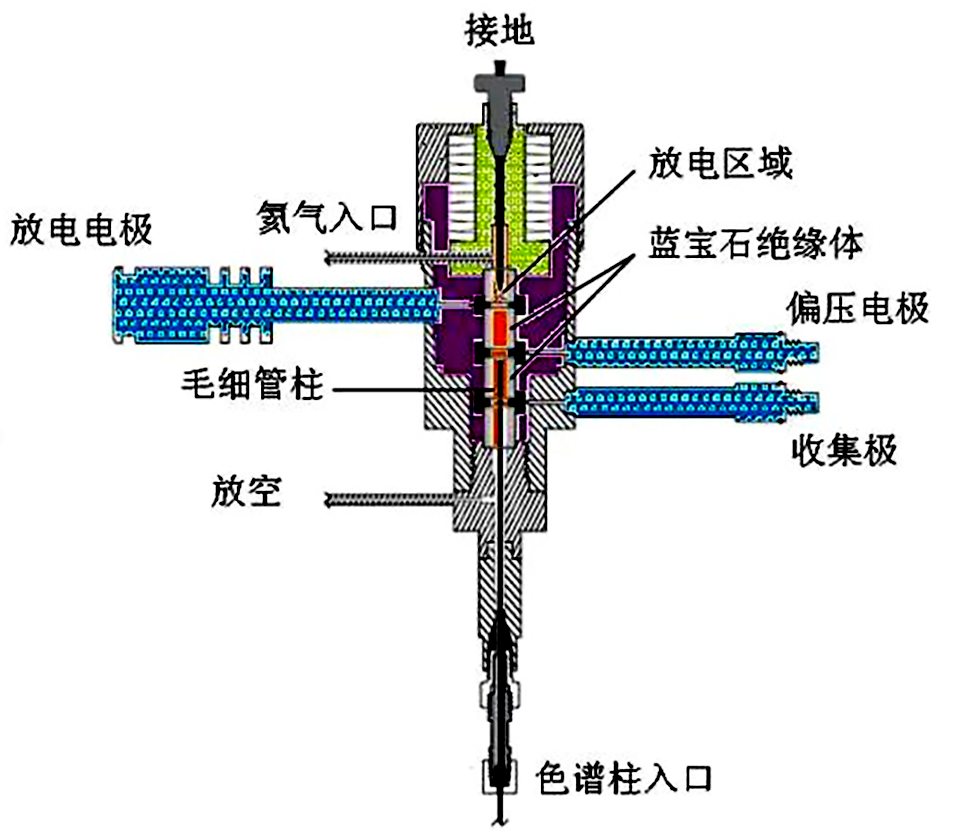

四、氦離子化檢測器

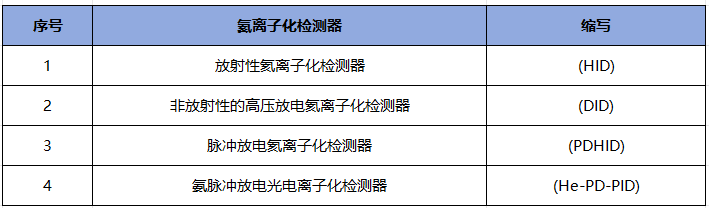

4.1目前氦離子化檢測器

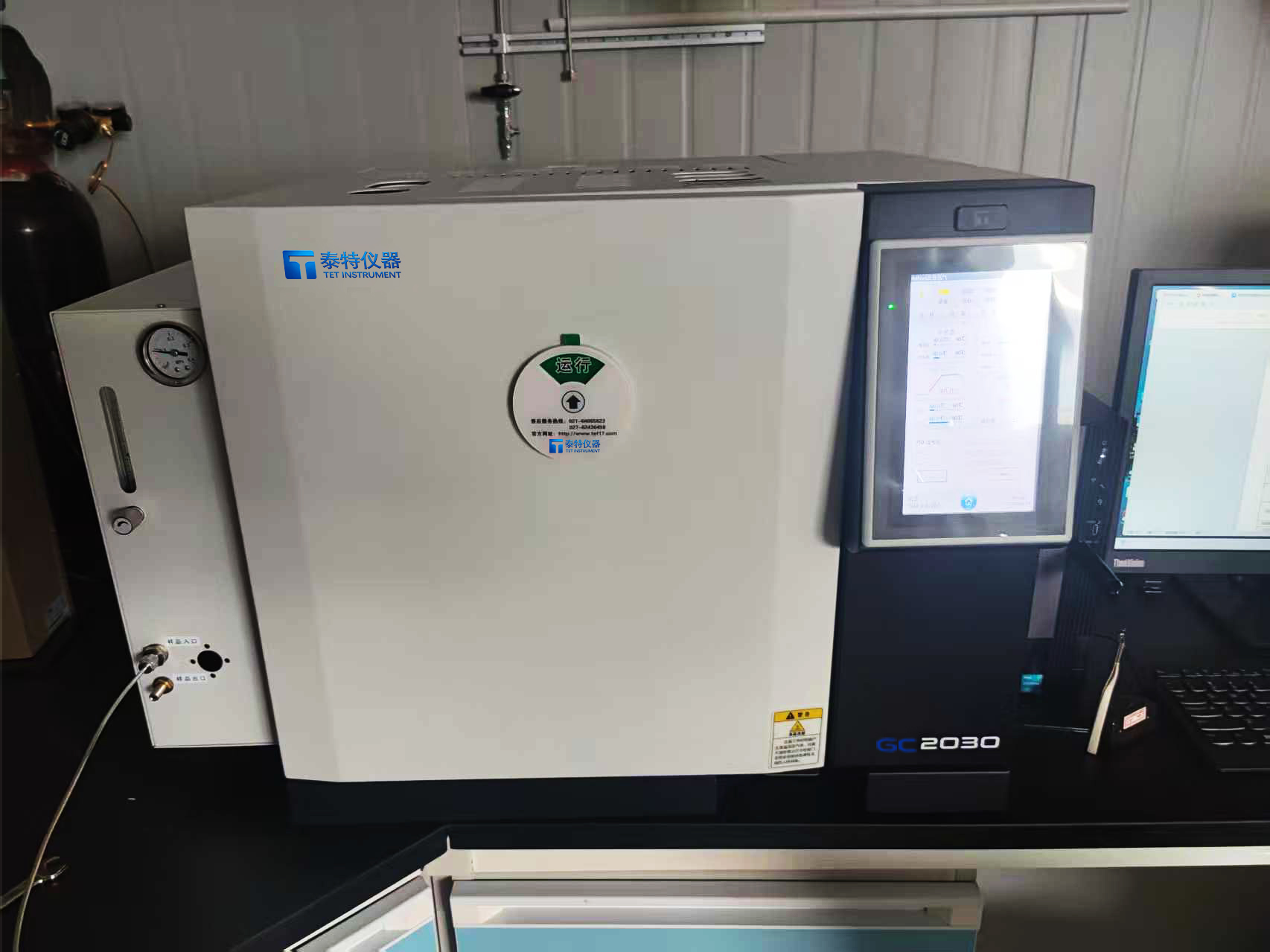

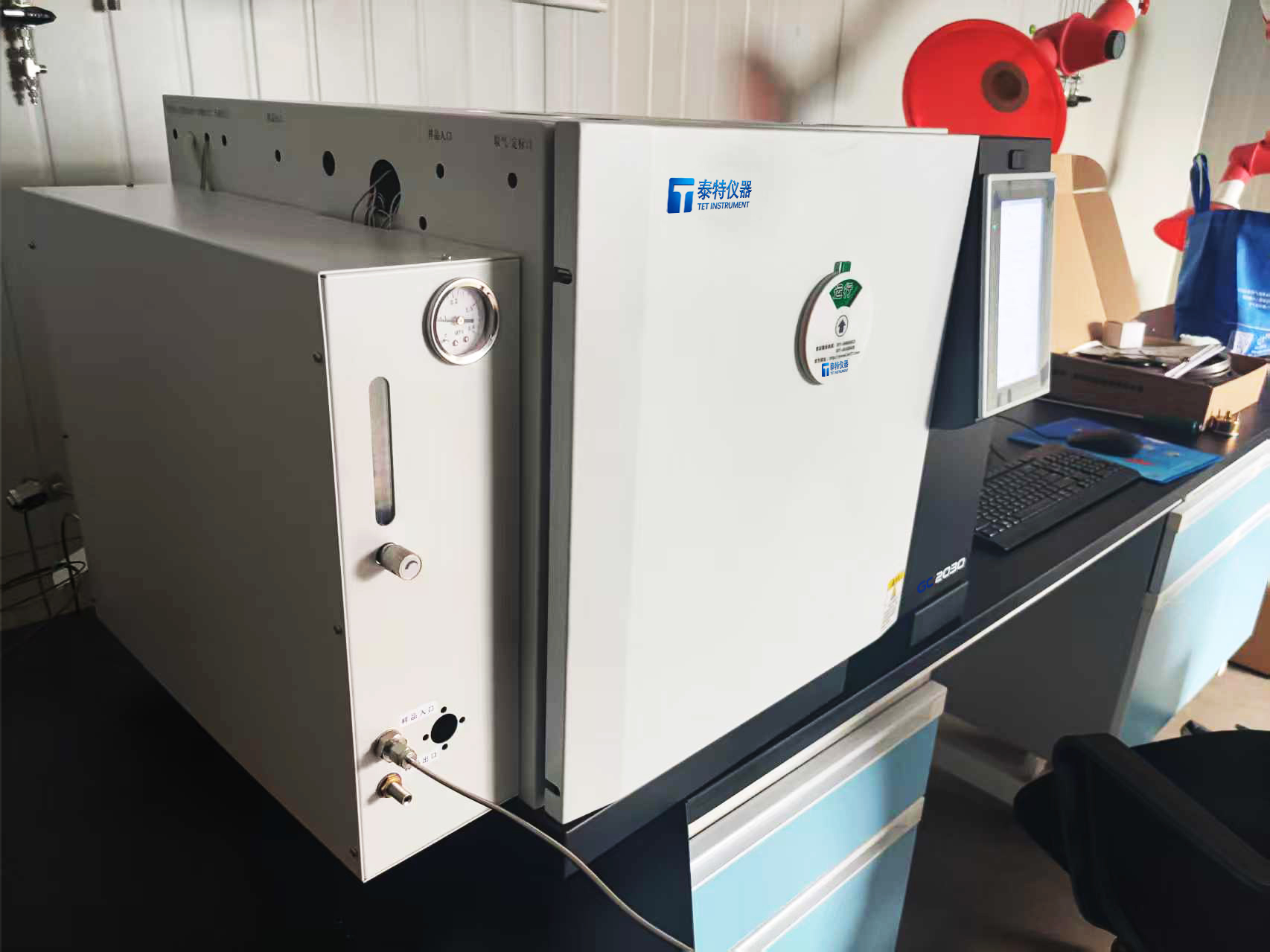

4.2 GC-2030-PDHID氦離子化氣相色譜儀
GC2030儀器是通用型色譜儀器，此檢測器是脈沖放電氦離子化檢測器，儀器基于脈沖放電，將樣品中的雜質進行檢測，檢測能力達到10-9級雜質，具有很高的靈敏度和廣泛的適用性，用于各種高純氣體、電子行業等用氣的分析檢測。
儀器的檢測器、純化器、管閥件和柱子，主要部件為國外（VICI）進口的件。由于樣品分析品種多樣、復雜等特點，利用儀器的關鍵核心部件可以做鈍化處理，成功解決檢測微量、痕量雜質吸附的問題；對于一些腐蝕氣體和毒性氣體分析時，儀器配備了中心切割、反吹、管路伴熱、真空負壓進樣技術；毒性氣體分析內、外部吹洗進樣閥和選擇閥，保護分析系統不受周?chē)髿鈹U(kuò)散、滲入的影響，防止分析過程中分析系統內有害物質溢出及減少管路死體積，特別是一些不易回收處理的物質；此儀器可按用戶的應用領域、分析的產品可為你量身定制的氣體分析儀器。本系列是一款具有靈敏度高、重現性、再現性、穩定性好的特點的儀器。

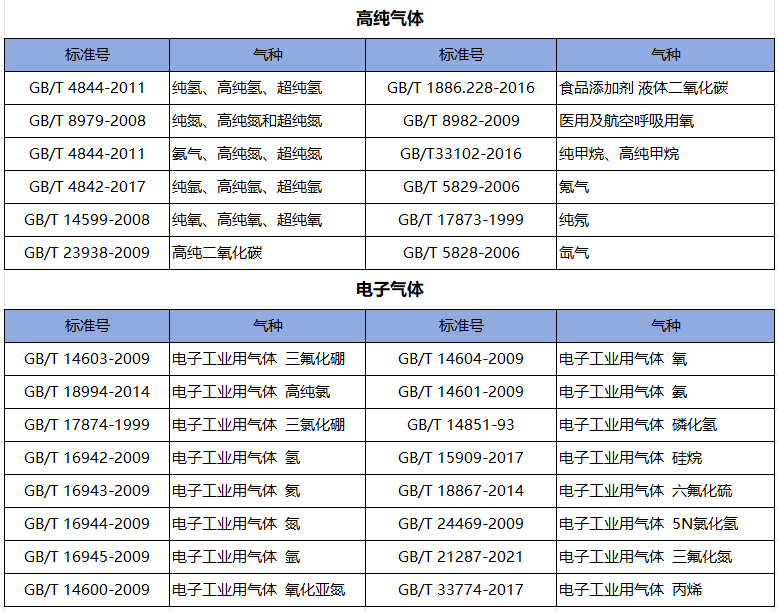

五、分析產品執行的相關國家標準
注：提供的分析應用氣體只是一部分，也可根據用戶的應用提供配置
六、GC-2030-PDHID氦離子化氣相色譜儀檢測器指標、系統配置
6.1 檢測器指標
放電模式：脈沖放電
基線噪聲：≤ 0.1mv
基線漂移：≤ 0.5mv/30min
檢測下限：≤ 1.0×10—10g/m
6.2 系統配置
GC2030氣相色譜儀
氦離子化檢測器
純化器（HP2）
中心切割
多路進樣分離系統
脫氧吸附、還原、吸附系統*
反吹系統
負壓進樣*
伴熱進樣*
載氣電子（EPC）/機械閥控制系統*
注：*根據使用定制
6.3 儀器特點
氣路控制有機械閥和EPC 兩種，方便使用。
PDHID檢測器，其穩定性、靈敏度及重線性好。
儀器氣路系統均采用VICI公司的進樣閥、切換閥、膜式閥及內外吹洗閥，防止進樣品時，被大氣的滲透污染，或者有毒樣品的滲漏。
儀器管路、閥及檢測器的材質可采用鈍化處理，避免吸附產生。
儀器載氣系統上采用HP2氣體純化器。
儀器設計防止低沸點的組分進樣管路凝結的功能。
配備有反吹技術。
儀器設計配合采用中心切割技術，這樣可以大大提高了檢測峰的靈敏度。
儀器噪音小、干擾小及使用壽命長等優點。
檢測器可適用不同類型的分析儀器機型，品種多樣性。
七、GC-2030-PDHID氦離子化氣相色譜儀技術
7.2 中心切割技術
對于有些高純氣體、電子純氣，氣體的純度通常為99.999%-99.9999%，這對于分析其中的雜質完全分離出來，又不受主組分峰掩蓋的影響，利用中心切割技術將所需要的雜質進行截取出來，進行完全分離，不需要的組分利用反吹技術將其吹除出去，如：一臺儀器充分利用中心切割、反吹技術成功同時檢測He、H2、O2、Ar、N2、CO2高純氣。

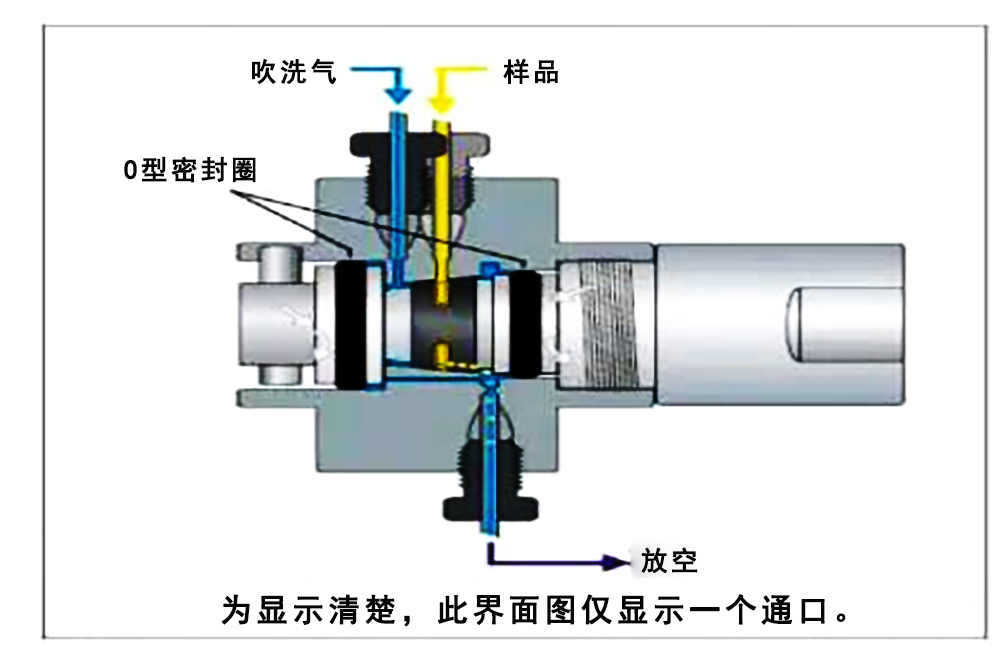

7.3 PDHID閥體
當進行特殊分析時，如有毒性或痕量分析時，采用這些閥可以提高分析速度，減少吹洗時間，管路體積小，并且也防止內、外部的氣體擴散與滲透等優勢。提高了分析的準確性、樣品分析時間、安全環保等優點。
內部、外部吹洗閥主要特點：
·內部、外部吹洗閥，必須防止密封表面的任何泄漏、擴散及滲透現象；
·內部閥芯上采用“凈化槽”的設計成功地捕獲表面泄漏；
·尤其對于一些含量的ppb 級低濃度氣體；
·提高了分析速度與分析精度；

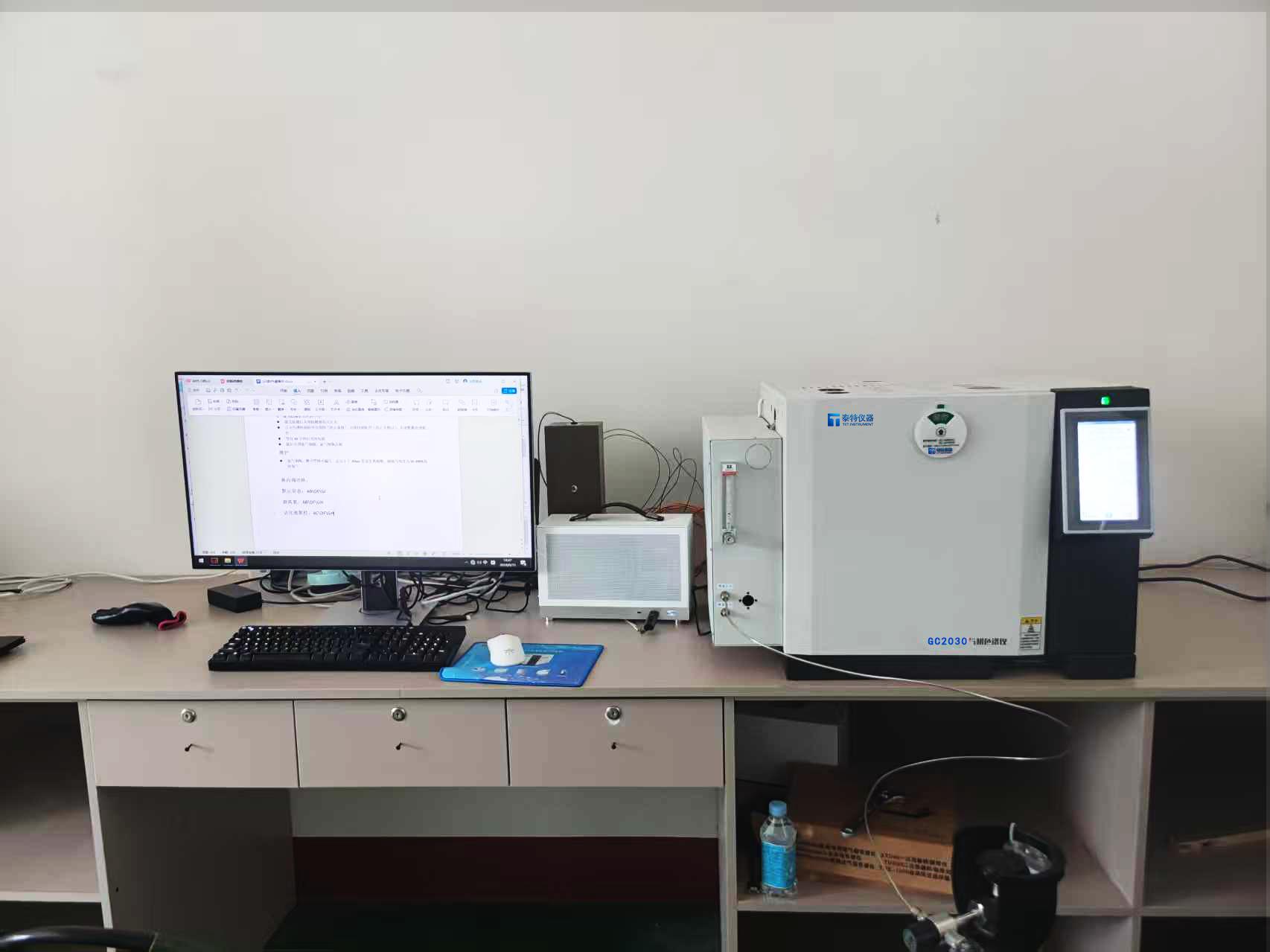

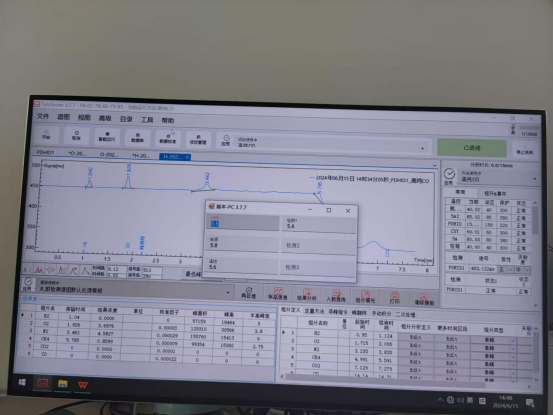

八、應用案例
九、總結
從PDHID儀器應用實例、技術特點，可以看到上海泰特生產的這款GC-2030-PDHID氦離子化氣相色譜儀是集檢測器、閥、管路和色譜柱與國內外先進技術融為一體的優勢產品，可為用戶量身打造出性能優良的PDHID色譜分析儀，同時也經用戶使用反映儀器的性能、穩定性良好。我們將不斷努力前行，為用戶做好產品和服務，讓用戶放心使用。
